پاسخ سوالات فتوگرامتری آزمون نظام مهندسی نقشه برداری – مرداد ۱۴۰۰

در این مطلب ابتدا پاسخ آزمون نظام مهندسی نقشه برداری (مرداد ۱۴۰۰) در حوزه فتوگرامتری را می دهیم و بعد از آن دو فرمول فتوگرامتری را آموزش می دهیم که در حل سوالات فتوگرامتری بسیار کاربرد دارند.

۱) ترازیاب رقومی، گیرنده تعیین موقعیت GNSS، نرم افزار پردازش ابرنقاط

۳) دیجیتایزر، اسکنر رول و با اسکنر A0، نرم افزار پردازش ابرنقاط و ترسیم نقشه

۴) پهپاد فتوگرامتری، نرم افزار تبدیل عکس به نقشه، نرم افزار تولید DTM

*گزینه ۱ هم مشکوک است ولی گزینه ۲ صحیح تر است

---

۱) تهیه نقشه با استفاده از دوربین توتال استیشن

۲) فتوگرامتری با استفاده از تصاویر هوایی مایل

۳) تهیه نقشه با استفاده از اسکنر لیزری

---

۱) ۲۰

۳) ۲

۴) ۳۰

---

۱) بلی، قابل قبول است.

۳) کشیدگی تصویر قابل محاسبه نیست.

۴) به شرایط جوی بستگی دارد.

---

۱) تعیین دقیق ۳ مولفه (X, Y, Z) مراکز تصویر

۲) تعیین دقیق پارامترهای توجیه خارجی و حذف عملیات مثلثی بندی هوایی

۴) در فتوگرامتری کاربرد ندارد.

---

۱) صرفا دوربین های فول فریم قابل قبول می باشند.

۲) دوربین های غیرمتریک و با وضوح هندسی بالا

۳) دوربین های متریک ارزان قیمت

*گزینه ۲ هم میتواند صحیح باشد

فرمول اول F/H=Pixel Size/GSD

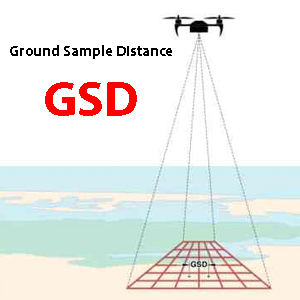

هر پیکسل برروی سنسور دوربین فاصله ای بر روی زمین پوشش می دهد که آنرا GSD فاصله نمونه برداری زمینی نام می بریم.

نسبت پیکسل سایز به GSD برابر است با نسبت فاصله کانونی به ارتفاع.

با این فرمول براحتی می توانید سوال ۳۹ را حل کنید.

در این فرمول ساده معمولا به دنبال میزان جابجایی پهپاد هستیم که داره با سرعتی حرکت میکنه و می خواهیم بدونیم در یک بازه زمانی چقدر جابه جا شده.

با استفاده از این فرمول و فرمول قبلی سوال ۴۰ رو حل می کنیم.

در سوال حد آستانه قابل قبول  (GSD) 0.3 است. سرعت پهپاد ۳۶۰کیلومتر بر ساعت، در ارتفاع ۱۰۰۰ متری، فاصله کانونی دوربین پهپاد ۱۰۰ میلی متر، با ابعاد سنجنده یا همان پیکسل سایز ۰.۰۰۶ میلی متر و با سرعت شاتر ۰.۰۰۱ ثانیه است.

سوال میخواهد بداند که برای پهپادی که با سرعت ۳۶۰ کیلومتر بر ساعت حرکت میکنه در یک لحظه که شاتر باز میشه (۰.۰۰۱ ثانیه) آیا این جابه حایی که پرنده داره کمتر از ۰.۳ میزان GSD است یا خیر.

پس باید میزان جابه جایی یعنی X و GSD را محاسبه کنیم و ببینیم X از ۰.۳GSD کمتر است یا خیر.

البته جواب این سوال قبل از انجام محاسبات مشخص است و آن هم خیر است. چون در واقعیت در بیشترین سرعت در پهپادها که برای پهپادهای بنزینی است و حدود ۱۲۰ کیلومتر بر ساعت است با اینکه سرعت شاتر را بسیار کم می کنیم باز هم کشیدگی کمی ایجاد می شود.
