حذف مناطق زائد از ارتوفتو در اتوکد
23, آبان, 1400
ارسال شده توسط عباس شیرزاد چناری
970 بازدید

آخرین بروزرسانی: 12, تیر, 1401
احتمالا برای شما هم پیش آمده که با باز کردن ارتوفتو در نرم افزار اتوکد اطراف اون به رنگ مشکی یا سفید هستش.
در این مطلب با هم خواهیم دید که چطور می توانیم ارتوفتو را برش بزنیم یا اصطلاحا کلیپ کنیم.

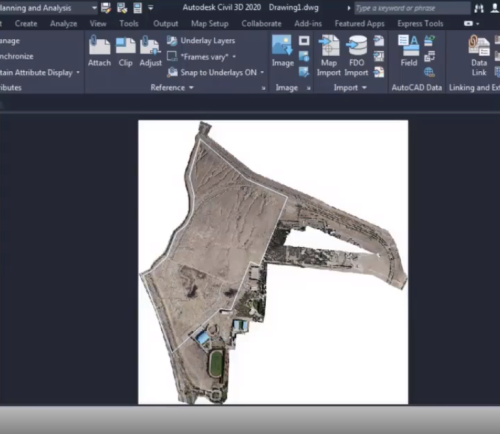

ابتدا محدوده ای را که لازمش داریم و میخواهیم بر روی آن ترسیم بکنیم انتخاب می کنیم

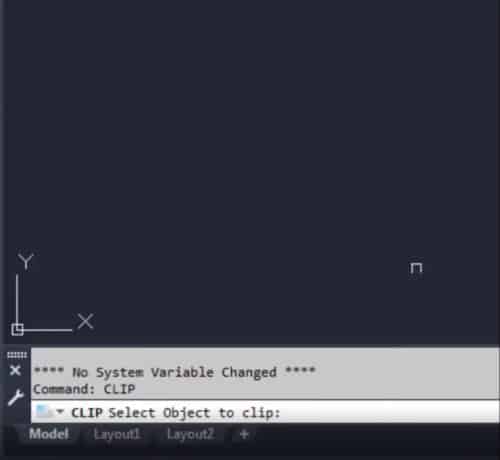

دستور clip را در کامند بار تایپ کرده و انتخاب می کنیم، بعد از آن با کلیک کرد بر روی ارتوفتو آنرا معرفی می کنیم

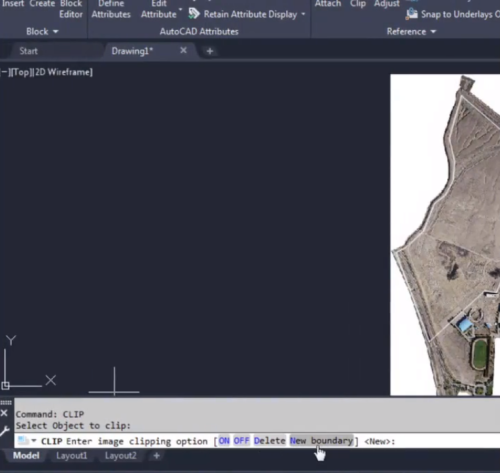

در قسمت کامند بار چند گزینه نمایان می شود که گزینه New Boundary را انتخاب می کنیم

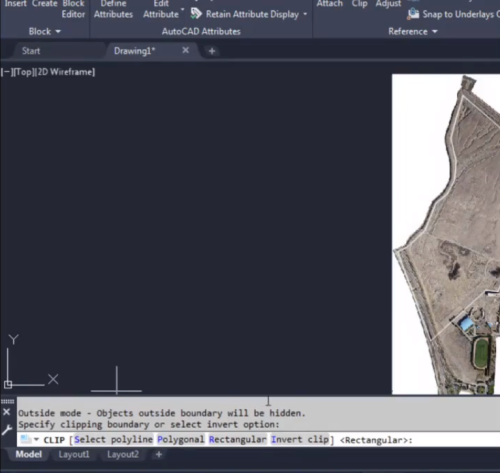

گزینه های بعدی که نمایان می شود به ما امکان می دهد که رکتنگل بکشیم ترسیم جدید انجام بدیم یا ترسیم قبلی که مشخص کردیم را انتخاب کنیم.

ما اینجا ترسیم قبلی که انجام داده بودیم را می خواهیم انتخاب کنیم پس گزینه select polyline را انتخاب کرده و بر روی محدوده ای از قبل مشخص کرده بودیم کلیک می کنم

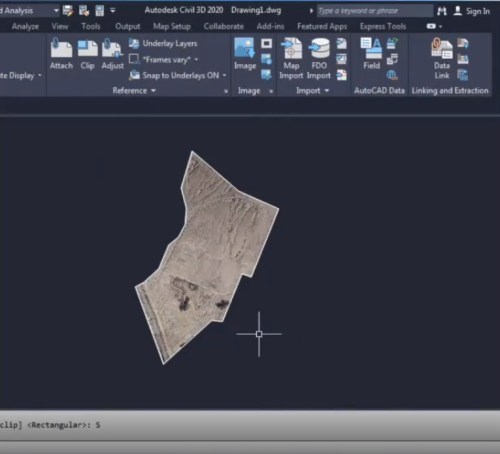

و به این ترتیب حذف مناطق زائد از ارتوفتو در اتوکد انجام می شود.
این مطلب چقدر براتون مفید بود؟
از 1 تا 5 امتیاز بدید.
میانگین امتیاز: 2.5 / 5. تعداد رای: 2
اولین نفر باشید که امتیاز می دهد.
درباره عباس شیرزاد چناری
من عباس شیرزاد چناری، هستم. کارشناس نقشه برداری، متخصص در زمینه های کارتوگرافی، GIS، نقشه برداری زمینی، نقشه برداری بناهای تاریخی و نرم افزارهای نقشه برداری
