ماژول PPK دو فرکانسه تئوکیت برای نقشه برداری

ماژول PPK تئوکیت از چه قطعاتی تشکیل شده؟

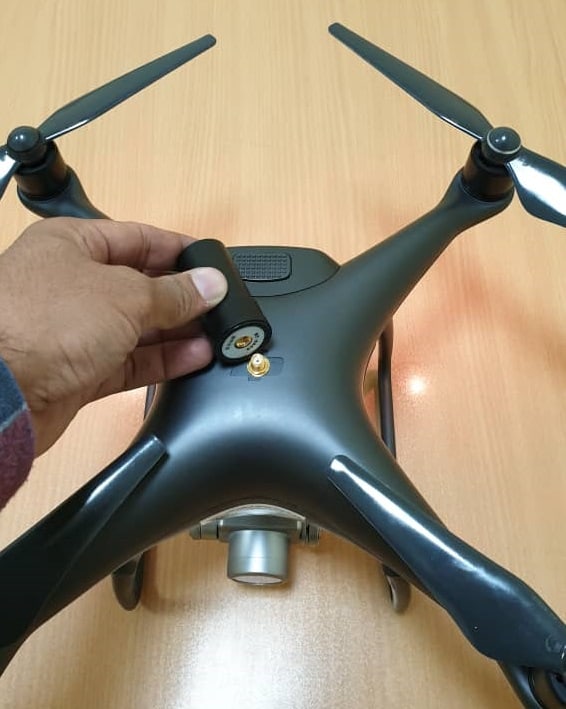

در این قسمت قصد داریم قطعات ماژول PPK دو فرکانسه برند TEOKIT را معرفی کنیم و اجزای تشکیل دهنده ی درون پرنده و اجزایی که روی پرنده سوار می شوند را به شما نشان دهیم. در جعبه ی این ماژول یک کیسه مخصوص جایگذاری آنتن اسپیرال برای زمان هایی که استفاده نمی شود وجود دارد.اولین قطعه آنتن اسپیرال است. این قطعه برروی فانتوم نصب می شود، جایی که شما می توانید آن را مشاهده کنید. خیلی از افراد به اشتباه فکر می کنند که ماژول PPK فقط همین آنتن است، در صورتی که این ماژول از بردهایی نیز تشکیل شده که در ادامه توضیح می دهیم.

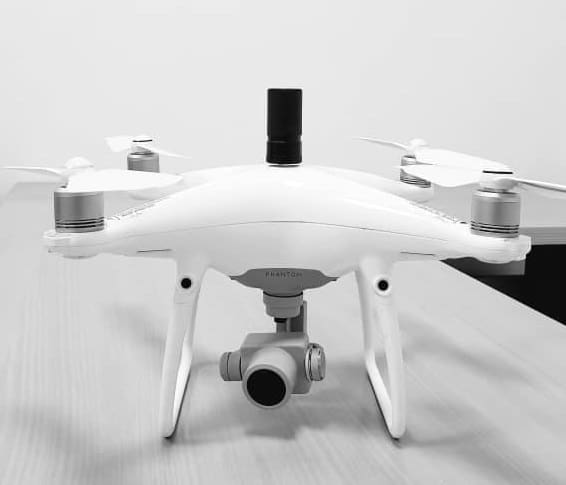

آنتن اسپیرال

آنتن اسپیرال وظیفه ی دریافت مشاهدات ماهواره ای را انجام می دهد. سیگنال های ماهواره ای را دریافت می کند و وارد بردهای ماژول می کند. اولین برد Teokit هست که وظیفه ی آن وارد کردن سیگنال های GPS به پرنده است (هم برای بحث Navigation و هم برای دقیق کردن مختصات مراکز تصویر).

برد AGNSS

برد بعدی که کمی حساس تر است ، برد AGNSS است که از GPS Ublox استفاده می کند، همان برد GPS دقیق ما است که کمپانی Vanavara digital برنامه نویسی کرده که از برد خام Ublox استفاده کرده و آن را برای پرنده ی فانتوم 4 پرو Setup کرده است.

برد Ashot

برد بعدی ماژول، Ashot است که وظیفه ی آن دریافت سیگنالی است که از دوربین به داخل پرنده می رسد که لحظه ی Shot را برای ما محاسبه می کند. مزیت این برد این است که دقیقا در وسط لحظه ای که شاتر باز و بسته می شود، پالس را دریافت می کند که همین امر باعث دقت بسیار زیادی می شود که این برند را از سایر برندها متمایز کرده است.پس ماژول PPK صرفا آنتنی که روی دستگاه نصب می شود نیست و از بردهای بسیار حساس و دقیقی درون دستگاه نیز تشکیل شده که هر کدام وظیفه ای را به عهده دارند.

تفاوت ماژول تک و دو فرکانس  پی پی کی TeoKit



کاهش نقاط کنترل زمینی بوسیله ماژول PPK چطور انجام می شود؟



نحوه ی انجام پروژه نقشه برداری با ماژول PPK



سوالات متداول:

مناسب ترین و کارآمد ترین ماژول PPK موجود در بازار چه برندی است؟

در مقایسه با ماژول های موجود در بازار، برند TEOKIT با توجه به طراحی بردهای TEOKIT و دقت و ظرافتی که از آن برخوردار است، شما را به دقت مطلوبی می رساند. همین طراحی و دقت باعث می شود که این برند در مقایسه با سایر برند های موجود در بازار از محبوبیت بیشتری برخوردار باشد.

ماژول PPK تئوکیت بر روی چه پهپادهایی نصب می شود؟

ماژول PPK بر روی پهپاد فانتوم ۴ پرو معمولی، فانتوم ۴ ورژن ۲ ، فانتوم ۴ آبسیدین و فانتوم ۴ پرو ادونس قابل نصب است. همینطور این ماژول بر روی پهپاد مویک 2 پرو نیز قابل نصب است.

برای استفاده از ماژول PPK آیا به گیرنده مولتی فرکانس به عنوان بیس زمینی احتیاج است؟

خیلی ها فکر می کنند فقط همین ماژول PPK جوابگوی تمام نیازهای ماست در صورتی که شما برای استفاده از این ماژول PPK به گیرنده های مولتی فرکانس زمینی هم احتیاج دارید اما برند آن اهمیتی ندارد و نیازی نیست که دستگاه شما رادیوی داخلی یا رادیوی External داشته باشد.

آیا ماژول PPK با همه گیرنده های مولتی فرکانس قابل استفاده هست یا خیر؟

برای ثبت و ذخیره داده­ های جی ­پی ­اس، می ­توان از تمامی مدل ­های گیرنده جی ­پی ­اس یا جی ­ان ­اس اس موجود در بازار استفاده نمود. داده­ های حاصل از این ماژول می ­تواند با داده­ های حاصل از تمامی گیرنده­ های اطلاعات ماهواره ­ای ارتباط برقرار نموده و روند پس پردازش امکان پذیر خواهد بود.

آیا می توان پهپادی که قبلا خریداری شده را به ماژول PPK مجهز نمود ؟

بله قطعا این امکان وجود دارد.
