اغلب کسانی که در زمینه نقشهبرداری هوایی فعالیت دارند، از ما میپرسند بهترین پرنده برای نقشهپرداری چه محصولی است! همانطور که میدانید پرندههای نقشهبرداری هوایی شرکت DJI در سه سطح ساده، میانرده و پرچمدار تولید میشوند. در این مطلب هم ما قصد داریم به ویژگیهای پرنده هوایی فانتو 4 پرو (یک محصول ساده)، مویک 3 اینترپرایز (یکی از محصولات میانرده) و در نهایت پرچمدار این شرکت یعنی ماترین 350 آرتیکی بپردازیم. در نهایت با مطالعه این مطلب متوجه میشوید کدام پرنده برای شما کارایی بهتری دارد. همچنین در این مطلب به بررسی دوربین Zenmuse P1 نیز خواهیم پرداخت. پس تا انتهای این مطلب با آکادمی مان همراه باشید.
برای نقشه برداری هوایی کدام محصول مناسبتر است؟
اگر چه ما در اینجا به بررسی ویژگیها و کاربردهای سه محصول محبوب (پهپادهای فانتوم 4 پرو، مویک 3 اینترپرایز و ماتریس 350 RTK ) میپردازیم، اما محصولات دیگری هم وجود دارد که بتوانید از آنها برای نقشهبرداری استفاده کنید. برای مثال پهپاد M30 T هم میتواند برای این منظور کاربرد داشته باشد. اما این پرنده برای مقاصد دیگری تولید شده است و تنها در برخی از موارد میتوانید از آن در نقشهبرداری هوایی استفاده کنید.
همچنین در همین ابتدای صحبتمان باید یادآوری کنید که برخی دیگر از پرندههای تصویربرداری مثل سریهای مینی 3، مینی 4، مویک 3، مویک 3 پرو و …. برای نقشهبرداری هوایی هیچ کارایی ندارند.
بررسی ویژگیها و کاربدرهای پهپاد فانتوم 4 پرو
شرکت DJI برای تولید پهپاد فانتوم 4 پرو سه مدل را در نظر گرفته است که شباهت زیادی به همدیگر دارند.
- فانتوم 4 پرو
- فانتوم 4 پرو که دارای بدنه مشکی است و به آن آبسیدین گفته میشود.
- فانتوم 4 پرو ورژن 2
این پرنده در اصل برای تصویربرداری هوایی تولید شد و ورژن آن در سال 1398 تولید شد. با این حال این محصول ویژگیهایی داشت که آن را به یک پهپاد مناسب برای نقشهبرداری هم تبدیل میکرد. به همین خاطر ارزانترین مدل پرنده برای نقشهبرداری هوایی، فانتوم 4 است که آن را برای افراد مبتدی پیشنهاد میدهیم. البته ما نمیتوانیم به طور دقیق در مورد قیمت آن صحبت کنیم چون مدام تغییر میکند.
زمان خرید این محصول، یک پرنده به همراه ریموت و یک باتری را به شما تحویل میدهند. از ویژگیهای دیگر پرنده فانتوم 4 باید به موارد زیر اشاره کنیم:
- بابت هر با شارژ باتری میتواند حدود 17 دقیقه به طور مداوم پرواز کند.
- اگر منطقه برای نقشهبرداری بزرگ باشد (برای مثال حدود 100 هزار هکتار) و بخواهید با این پرنده نقشهبرداری را یک پانصدم انجام دهید، باید 7 یا 8 بار پرواز داشته باشد تا کل منطقه را پوشش دهید.
- مهمترین ویژگی هر سه مدل داشتن فانتوم 4 داشتن یک دوربین 20 مگاپیکسلی است.
- دوربین این پرنده دارای سنسور سایز 1 اینچ دارد و اگر آن را یک مستطیل تصویر کنیم، قطر آن یک اینچ است.
- این پرنده سنسورهای چهار جهته و سنسور زیر دارد.
- وجود آنتن PPK یکی دیگر از ماژولهای این محصول است که البته ما آن را روی پرنده قرار دادهایم. حالا اگر بخواهید آن را از بازار تهیه کنید، این آنتن روی پرنده نیست و باید آن را جداگانه بخرید. اگر بخواهید نقاط کنترلی زمین را کم و یا به حداقل برسانید، میتوانید برد GPS و آنتن (PPK) را تغییر دهید.
درباره ریموت پرنده فانتوم 4 پرو
این پرنده یک ریموت بسیار ساده دارد که از نسلهای کواکوپترهای DJI است. این قسمت برای اینکه بتوانید از اپلیکیشنهای پرواز استفاده کنید و پرواز پرونده و تصاویر را بر روی گوشی خود مشاهده کنید، باید یک موبایل یا تبلت را به پشت ریموت متصل کنید. در نهایت با این کار به شکل سادهتری قادر به طراحی پلنهای خود خواهید بود.
به طور کلی این پرنده برای تصویربرداری هوایی تولید شد و شرکت DJI در خوابش هم نمیدید که روزی از این محصول برای نقشهبرداری هوایی هم استفاده شود.
در این بین شرکتهایی نیز وجود دارند که نرم افزارهای پرواز را نوشتند که برای پروازهای اتوماتیک کاربرد دارند. حالا شما میتوانید این نرمافزارها را روی گوشی (اندروید یا IOS) نصب کنید و مسیرهای پرواز را برای نقشه برداری هوایی تنظیم کنید. برای مثال مسیر، میزان ارتفاع، پوششهای عرضی و طولی را بر روی این پلتفرمها تنظیم کنید تا در نهایت فانتوم 4 بتواند نقشهبرداری را با هزینه کمتر برایتان انجام دهد.
البته برای انتخاب نرمافزار هم باید براساس نوع پروژه و منطقه عمل کنید. چون هر یک از این نرمافزارها ویژگیها و کاربردهای متفاوتی دارند و حتی گاهی مجبورید چندین نرمافزار را بر روی تبلت یا گوشی خود نصب کنید.
کاربردهای پرنده فانتوم 4
این محصول شرکت DJI برای کارهای کوچک (مثلا تا 500 متر یا هزار هکتار) مناسب است. همچنین برای افراد تازهکار که قصد دارند به صورت شخصی پروژه (راه، معدن، جاده، طرح هادی روستایی و …..) بگیرند، فانتوم 4 میتواند یک گزینه بسیار مناسب باشد.
ممکن است از زبان برخی افراد نقشهبردار بشنوید که با این پرنده پروژههای بالای 20 هزار هکتار را هم انجام دادهاند! اما در عمل چنین کاری بسیار دشوار و زمانبر است و باید پرنده طی چندین پرواز تصویربرداری را برایتان انجام دهد.
همچنین باید بگوییم وقتی پروژه خیلی سنگین باشد، استهلاک پرنده هم افزایش مییابد. البته باید بگوییم که در کار کردن با پهپادهای فانتوم 4 پرو، مویک 3 اینترپرایز و ماتریس 350 RTK کیفیت تصاویر به یک شکل خواهد بود و به دقت یکسان میرسید.
اما نکته اینجاست!
تصور کنید بخواهید یک منطقه 500 هکتاری را با دقت زیر 5 سانت نقشهبرداری کنید. در این صورت باید چندین روز با فانتوم 4 پرواز کنید. از سوی دیگر به دلیل اینکه نمیتواند در ارتفاع زیاد (در نهایت 80 متر) پرواز کند و سنسور سایز کمی دارد، نمیتواند عکسهای کمتر بگیرد. با وجود عکسهای بیشتر مجبورید زمان بیشتری هم برای پردازش آنها صرف کنید.
اما اگر قرار باشد با مویک 3 اینترپرایز نقشه برداری کنید، به دلیل داشتن ارتفاع 110 متر ممکن است 2 روز پروژه نقشهبرداری طول بکشد.
حالا اگر بخواهید ماتریس 350 آرتیکی کار کنید، در کمتر از یک روز کامل، نقشهبرداری 500 هکتار را به راحتی انجام میدهید. زیرا این پرنده با ارتفاع 250 متر پرواز میکند و در نتیجه وسط دید بیشتری برای نقشه برداری هوایی دارد.

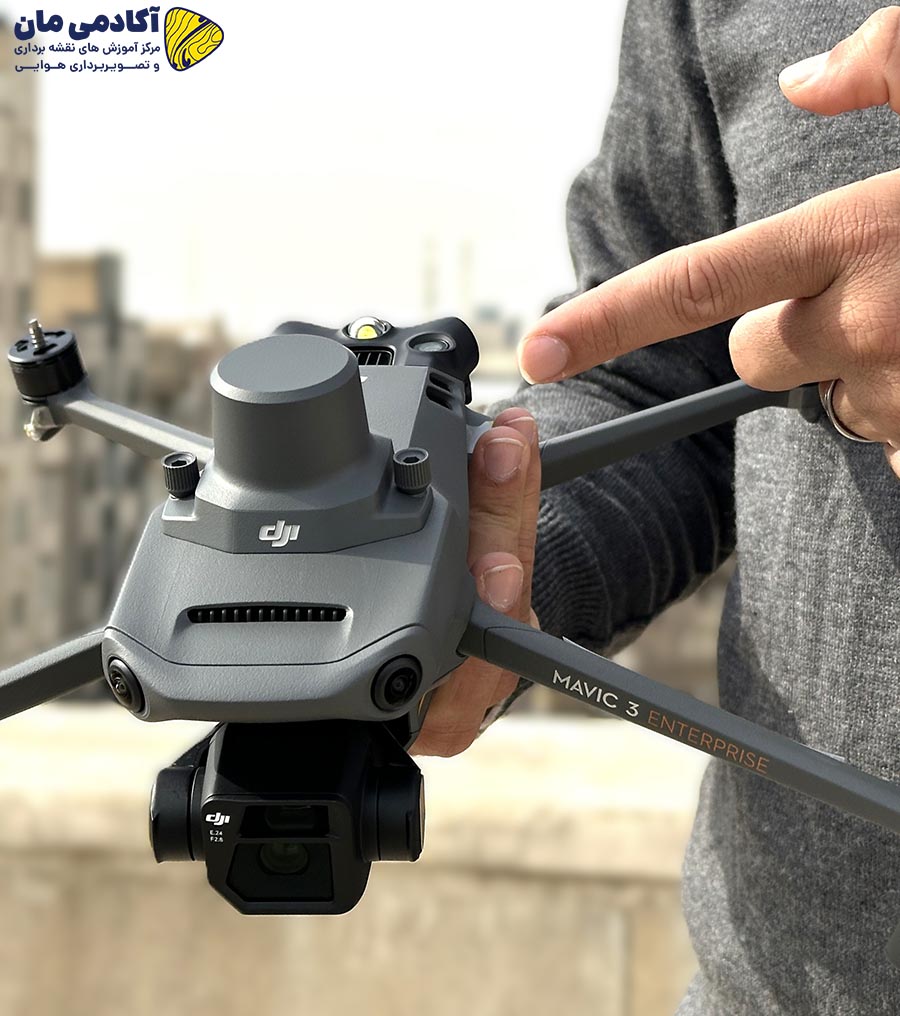

پرنده مویک 3 اینتر پرایز
یکی دیگر از محصولات شرکت DJI برای نقشهبرداری هوایی است که برای کارهای صنعتی کاربرد دارد. اگرچه این محصول به طور خاص برای کارهای نقشهبرداری تولید شد، اما برای برخی کارهای پایش و نظارتی هم کاربرد دارد. برای مثال در پایش دکلهای برق جهت برطرف کردن مشکلات احتمالی از این پرنده استفاده میشود.
این پرنده 2 دوربین دارد که شامل یک دوربین 20 مگاپیکسلی در پایین و یک دوربین 56 X در بالاست که میتواند تا 56 برابر بر روی منطقه زوم داشته باشد.
شاید برایتان سوال باشد که میزان رزولوشن دوربین پایین این پرنده با دوربین پهپاد فانتوم 4 پرو دقیقا 20 مگا پیکسل است، پس چه تفاوتی با هم دارند؟
این پرنده دارای سنسور بزرگتری است که 4.3 اینچ برای آن در نظر گرفته شده است و نسبت به سنسور دوربین فانتوم 4 پرو 33 درصد بیشتر است. بنابراین کیفیت تصاویر در پرنده مویک 3 اینتر پرایز بیشتر از محصول قبلی شده است.
مزایا و ویژگیهای پرنده مویک 3 اینتر پرایز
از جمله مهمترین ویژگیهای این پرنده باید به این موارد اشاره کنیم:
- مویک 3 اینتر پرایز میتواند با هر بار شارژ کامل باتری 30 دقیقه مداومت پرواز داشته باشد.
- سنسورهای مانع سنج 360 درجه دارد که از هر سمت میتواند موانع را به راحتی تشخیص دهد و مانع از برخورد آن با مانع میشود.
این پرنده در دو نسخه تولید میشود:
- پک استاندارد: پرنده به همراه باتری و ریموت کنترل عرضه میشود.
- پک کمبو: در این پک 3 باتری اضافه و یک هاب شارژر در نظر گرفته شده است. هاب شارژر برای اینست که بتوانید باتریها را سریعتر شارژ کنید.
نصب ماژول آنتن PPK بر روی پرنده
اگرچه این پرنده دارای یک GPS است؛ با این حال باز هم میتوانید در قسمت زیر پرنده یک ماژول PPK هم به دلخواه خود نصب کنید. با PPK پرنده با هر حالتی از مولتی فرکانس سازگار میشود و نقشهبرداری برایتان سادهتر خواهد شد. اما در حالت RTK پرنده فقط با گیرندههای ساخت سال 2023 سازگار است. فقط یادتان باشد که این آنتن را هم از برند شرکت DJI تهیه کنید. ماژول PPK را میتوانید در قسمت بالای پرنده نصب میشود.
داشتن ریموت RC پرو
یکی از مهمترین مزیتهایی که DJI برای این محصول خود در نظر گرفته است، انتخاب یک ریموت کنترل بسیار حرفهای است. این ریموت RC پرو نه تنها بدنه مقاوم دارد، بلکه بسیار خوش دست است.
همچنین باید به نرمافزار پروازی که بر روی این ریموت نصب شده است، اشاره کنیم. در واقع نرم افزار dji pilot 2 از جمله نرم افزارهای مدیریت پرواز است که توسط خود شرکت سازنده پهپاد یعنی DJI طراحی شده است. این نرمافزارها هم برای پروازهای دستی و برای طراحی رنهای پروازی کاربرد دارد.
در فانتوم 4 شما از نرمافزارها و اپلیکیشنهای طراحی شده سایر شرکتها استفاده میکنید، اما در مویک 3 اینتر پرایز میتوانید از خود نرمافزار ساخت شرکت استفاده کنید.
از مهمترین ویژگیهای ریموت آر سی پرو این پرنده باید به موارد زیر اشاره کنیم:
- دارای یک صفحه لمسی است که نرمافزار روی آن نصب میشود و دیگر به گوشی یا تبلت هم نیاز ندارید.
- صفحه این ریموت رزولوشن 1920×1080 FHD است که با کیفیت بالایی تصاویر را برایتان نمایش میدهد.
- داشتن یک پردازنده (CPU) قدرتمند که سرعت کارکرد ریموت را بالا میبرد.
- دارای صفحه نمایش داخلی 5.5 اینچ است که یک صفحه با سایز استاندارد محسوب میشود.
- LCD به نحوی طراحی شده است که حتی در آفتاب شدید هم میتوانید به خوبی تصویر را مشاهده کنید.
- این ریموت دارای باتریهای داخلی است که با هر بار شارژ میتوانید به اندازه نصف روز از آن استفاده کنید.
- این ریموت دارای چندین خروجی از جمله Micro SD ( با وجود داشتن حافظه داخلی)، USB Type C برای شارژ کردن و مینی HD برای کارهای تصویربرداری زنده است.
با کمک این ریموت میتوانید رنهای پرواز، محدوده مورد نظر و … را بر روی صفحه نمایش به خوبی تنظیم و یا طراحی کنید.
برتریهای مویک 3 اینتر پرایز نسبت به فانتوم 4 پرو
از نظر قیمت باید بگوییم پرنده مویک 3 اینتر پرایز حدود 2.5 برابر فانتوم 4 پرو قیمت دارد. با این حال باید گفت با توجه به اینکه مداومت پرواز آن بیشتر از فانتوم 4 پرو است و در پک کمبو میتوانید 4 باتری با آن دریافت کنید، محصول مناسبتری است.
همچنین ارتفاع پرواز در مویک 3 اینتر پرایز بین 20 تا 30 متر بیشتر از فانتوم 4 پرو است. همانطور که گفتیم اگر ارتفاع پرواز بالاتر رود، وسعت دید دوربین پرنده بیشتر میشود و تصاویر کمتری را از منطقه برایتان تهیه میکند. به طوری که زمان کمتری هم برای پردازش تصاویر صرف خواهید کرد.
اپلیکیشن پرواز پرنده مویک 3 اینتر پرایز
همانطور که گفتیم نرم افزار dji pilot2 که هم برای مویک 3 اینتر پرایز و هم برای ماتریس 350 آرتیکی کاربرد دارد، شامل دو نرمافزار است:
- یکی برای تنظیمات خود پرنده و دوربین
- یکی هم برای تنظیم رنهای اتوماتیک
به طور کلی استفاده از این نرمافزار پرواز و نقشهبرداری را برایتان سادهتر و مطمئنتر میکند.
از طراحی رنهای این نرمافزار میتوانید برای نقشهبرداری در سطح وسیع، کارهای کرویدوری، طراحی مسیر و … استفاده کنید. همچنین میتوانید از آن برای تصویربرداری نمای یک ساختمان هم استفاده کنید تا تصاویر 3D از یک یا چندی نمای ساختمان طراحی کنید. البته این قابلیت در گذشته وجود نداشت و در این اواخر به آن اضافه شده که آن را به یک پرنده تمام عیار تبدیل کرده است.
پرنده مویک 3 اینتر پرایز برای چه کسانی مناسب است؟
این محصول با رنج قیمتی متوسط است و برای کسانی که در کارهای صنعتی و نقشهبرداری حرفهای کار میکنند، اما نمیخواهند خیلی هزینه کنند، مناسب است. در واقع مویک 3 اینتر پرایز مثل ماتریس 350 حرفهای نیست اما میتواند برای انجام نقشهبرداری خیلی بهتر از فانتوم 4 پرو عمل کند.
پرنده غولپیکر ماتریس 350 RTK
حالا باید به سراغ بهترین محصول شرکت DJI برویم که پرچمدار این شرکت است. این پرنده از نظر ظاهری و ساختاری تفاوت زیادی با دو پرنده قبلی دارد و حتی چندین برابر آنهاست که در همان نگاه اول متوجه متفاوت و خاص بودن آن میشوید. البته ما هم قصد داریم به دلیل بزرگ بودن این پرنده و تواناییهای آن بپردازیم.
در گذشته شرکت DJI پرنده ماتریس را راهی بازار کرد که البته در آن مشکلات زیادی وجود داشت. به همین دلیل این شرکت تمامی مشکلات محصول قبلی را برطرف و ماتریس 350 را به بازار عرضه کرد. حالا این پرنده در کلاس صنعتی قرار میگیرد که قابلیتها و کاربردهای بسیار زیادی دارد.
از جمله کاربردهای آن باید به موارد زیر اشاره کنیم:
- برای مواقع اضطراری
- پایش و نظارت
- دیدهبانی
- نقشهبرداری هوایی
- تصویربرداری هوایی
- و ….
مهمترین ویژگی منحصر به فرد پهپاد ماتریس 350 جدا بودن دوربین و سنسور است. همانطور که در ابتدای مطلب هم وعده داده بودیم که در مورد دوربین Zenmuse P1 صحبت کنیم، دقیقاً همینجاست که باید بگوییم میتوانید از این دوربین به شکل جداگانه برای ماتریس 350 استفاده کنید. البته دوربینهای دیگری هم در بازار وجود دارد، بتوانید در زیر پرنده نصب کنید، اما پیشنهاد ما دوربین Zenmuse P1 است.
همچنین میتوانید سنسورهای حرارتی، سنسورهای با زوم بالا و … را بسته به نیاز خود نصب کنید.
در حالی که در فانتوم 4 پرو یا مویک 3 اینتر پرایز دوربین و سنسور بر روی خود پرنده قرار دارد و از آن جدا نیست.
درباره دوربین Zenmuse P1
قبل از هر چیز باید بگوییم که قیمت این دوربین یک سوم قسمت کل پکیج پرنده ماتریس 350 را تشکیل میدهد. از جمله ویژگیهای این دوربین باید به موارد زیر اشاره کنیم:
- این دوربین فول فریم طراحی شده است.
- ابعاد سنسور این محصول نسبت به دو پرنده قبلی بسیار بزرگتر است. بنابراین میتواند تصاویر بهتری را برایتان ثبت کند.
- همچنین این دوربین دارای لنزهای ۲۴/۳۵/۵۰ میلیتری است که میتواند مدلهای 2D و 3D را برایتان ثبت کند.
- سنسور تمام فریم ۴۵ مگاپیکسلی از دیگر ویژگیهای زمنوس پی وان است.
- در حین حرکت میتواند 5 عکس (قائم، جلو، عقب، راست و چپ) برایتان بگیرد. این در حالیست که دوربین مویک 3 اینتر پرایز فقط میتواند در 3 جهت (چپ، راست و وسط) عکاسی کند.
ویژگیها و مزایای پرنده ماتریس 350
مهمترین ویژگیها و مزایای این پرنده عبارت است از:
- اگر کاتالوگ را بخوانید به شما گفته میشود تایم پرواز مداوم این پرنده 55 دقیقه ذکر شده است. اما تجربه به ما نشان داده است که این پرنده بین 30 تا 35 دقیقه میتواند پرواز مداوم داشته باشد.
- اگر با فانتوم 4 بتوانید در ارتفاع 80 متر و با مویک 3 اینتر پرایز در ارتفاع 110 متر پرواز کنید، با ماتریس 350 میتوانید در ارتفاع 200 تا 250 متر پرواز و نقشه یک پانصدم تهیه کنید. همین ویژگی باعث افزایش راندمان کاری میشود.
- بازوهای آن اگرچه باعث شده تا این پرنده بزرگتر به نظر برسد، اما به راحتی جمع میشوند تا بتوانید آن را داخل پک قرار دهید.
- دارای دو باتری بسیار قدرتمند و بزرگ است که بر روی آن قرار میگیرند.
- این پرنده امنیت پرواز بسیار بالایی دارد و اگر نکات و جزئیات ریز مربوط به کارکرد و نگهداری را به خوبی رعایت کنید، هیچگاه با بداخلاقی یا سقوط این پرنده مواجه نمیشوید. به هر حال قرار است بابت آن بیش از یک میلیارد تومان بپردازید که همین انتظار هم از آن وجود دارد.
- سنسور این پرنده 360 درجه برای جلوگیری از برخورد با مانع طراحی شده است.
- در کنار دوربین پایین، باید به دوربین فوروارد بالا هم اشاره کنیم که برای انتقال تصاویر کاربرد دارد.
- سرعت عکسبرداری و پردازش تصاویر در پروژههای سنگین را بالا میبرد.
- بر روی این پرنده هم میتوانید ماژول RTK نصب کنید که درست شبیه به مویک 3 اینتر پرایز عمل میکند.
- حرکت این پهپاد براساس پستی و بلندی سطح زمین است. این ویژگی بر روی مویک 3 اینتر پرایز هم وجود دارد. حالا اگر دم منطقه مورد را داشته باشید، میتوانید این دم را روی نرم افزار dji pilot 2 بریزید که حرکت آن طبق پستی و بلندتر دقیقتر خواهد بود.
ماتریس 350 RTK برای چه کسانی کاربرد دارد؟
این پرنده قیمت چند برابری نسبت به مویک 3 اینتر پرایز دارد و بسیار گران است. به همین دلیل خرید آن از عهده بسیاری از افراد ساخته نیست. با این حال آن را برای افراد زیر پیشنهاد میدهیم:
- افرادی که پروژههای بسیار بزرگ (بیش از هزار هکتار) میگیرند و نقشهبرداری آنها به زمان زیادی نیاز دارد.
- افرادی که تعداد پروژههای آن زیاد است؛ هر چند وسعت آنها زیاد نباشد. برای مثال اگر در سال 10 پروژه هزار هکتاری دارید، بهتر است از ماتریس 350 استفاده کنید. اما اگر 3 پروژه هزار هکتاری دارید، مویک 3 اینتر پرایز هم میتواند پاسخگوی شما باشد.

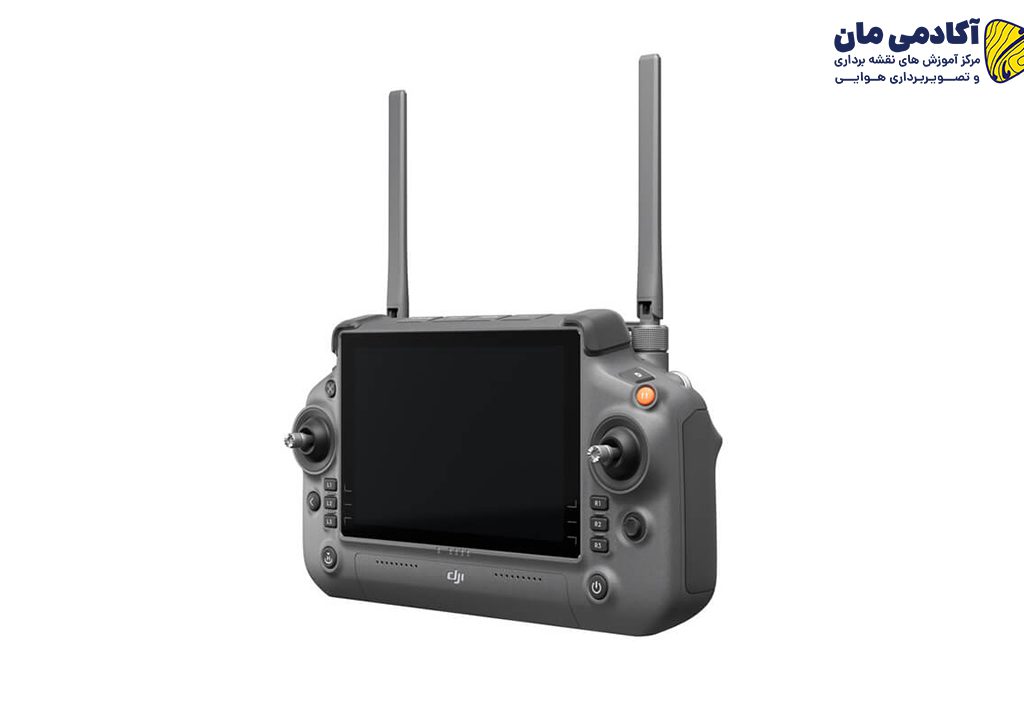

درباره ریموت قدرتمند ماتریس 350
ریموت این پرنده بسیار بزرگ طراحی شده است که با همان نگاه اول متوجه حرفهای بودن آن میشوید. از جمله ویژگیها و مزایای این ریموت باید به موارد زیر اشاره کنیم:
- بر روی این ریموت تعداد دکمهها افزایش پیدا کرده است که اگر نتوانستید از صفحه لمسی آن استفاده کنید، دکمهها برایتان کاربرد دارند.
- جمر یا مختل کننده سیگنال ردیاب نمیتواند روی این پرنده تاثیر بگذارد. اگر در حین پرواز، جمر پرنده را تحت تاثیر قرار داد، میتوانید سریع مود اتیتود را تغییر دهید تا اثر آن را خنثی کنید. در این مواقع GPS قطع میشود و میتوانید کنترل پرنده را به دست بگیرید و ارتفاع آن را کم کنید تا به سمت شما برگردد.
- در قسمت پشت ریموت یک فضای اضافه برای گذاشتن باتری اضافه هم در نظر گرفته شده است. با وجود باتری اضافه میتوانید یک روز کامل با این ریموت کنید.
- در این ریموت فنهایی به ریموت ماتریس 350 اضافه شده است که به راحتی آن را خنک میکند.
- خروجیهای پشت ریموت هم شامل Micro SD ( با وجود داشتن حافظه داخلی)، USB Type C برای شارژ کردن و HDMI هستند.
در آخر
در این مطلب به مقایسه پهپادهای فانتوم 4 پرو، مویک 3 اینترپرایز و ماتریس 350 RTK پرداختیم و در مورد مزایا و ویژگیهای آنها پرداختیم. حالا شما میمانید با این سه محصول که باید براساس ویژگیهای آنها، توانایی مالی خود، نیازها، سطح و تعداد پروژههای خود بهترین و مناسبترین پرنده را انتخاب کنید. اگر به تازگی نقشهبرداری را شروع کردهاید، پرنده فانتوم 4 پرو را پیشنهاد میدهیم. اگر در کارتان حرفهایتر هستید، مویک 3 اینتر پرایز گزینه بهتری است. اما ماتریس 350 یک محصول بینظیر و کاملاً حرفهای با قیمت بالاست که آن را برای پروژههای بالا پیشنهاد میدهیم.
